Sustitución del panel frontal del Nexus S

Inserte con cuidado una herramienta de apertura de plástico entre el panel trasero y el marco trasero interior, cerca de la cámara posterior.

Utilice la misma herramienta de apertura de plástico para levantar la carcasa posterior insertándola alrededor del perímetro del Nexus S.

Retire el panel trasero del Nexus S.

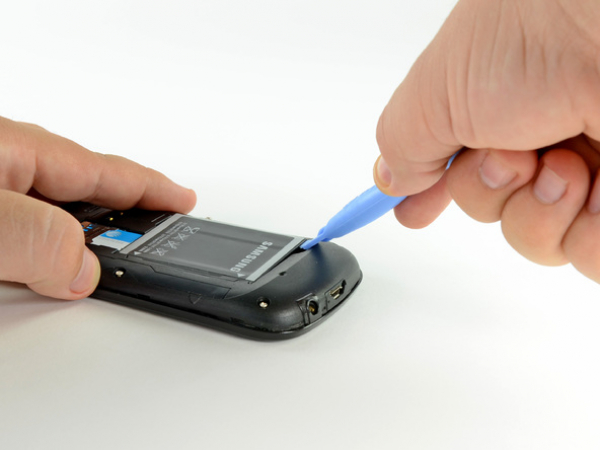

Con la punta de una herramienta de apertura de plástico, levante la batería desde el extremo más cercano a la toma de auriculares.

Retire la batería del Nexus S.

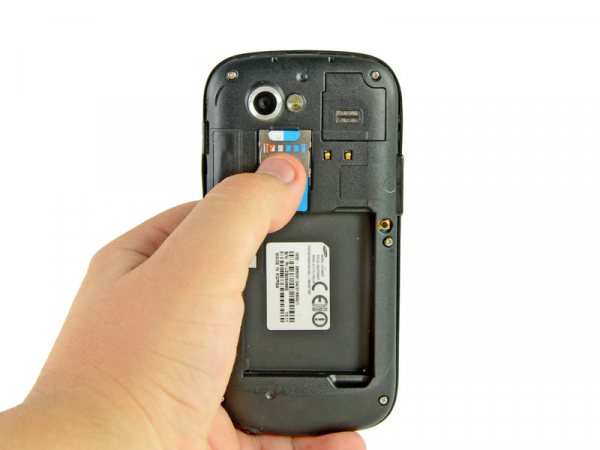

Utilice el pulgar para deslizar la tarjeta SIM hacia abajo desde su ranura.

Retire la tarjeta SIM.

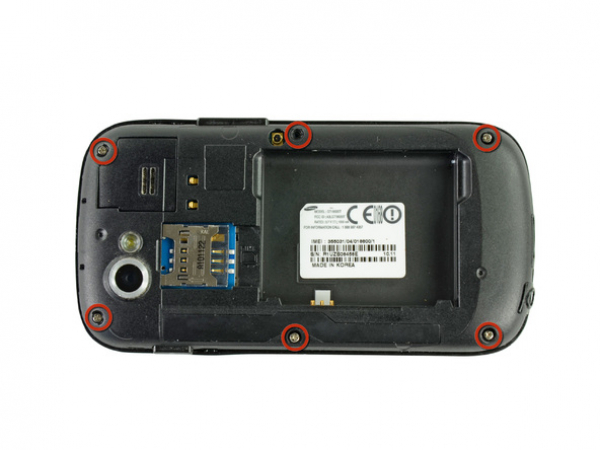

Retire los seis tornillos Phillips que sujetan el marco interior trasero a la carcasa interior.

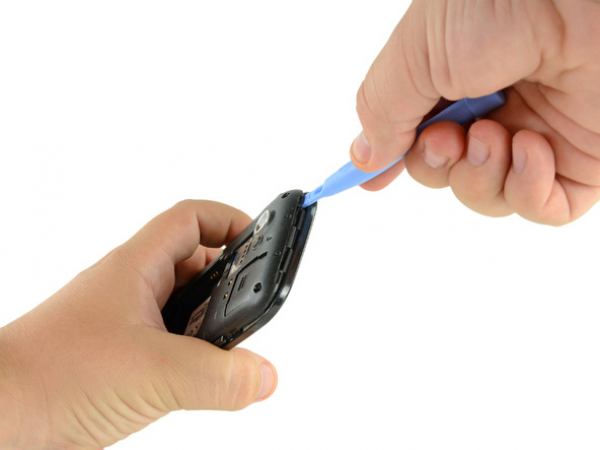

Inserte la punta plana de la herramienta de apertura de plástico entre el marco trasero y la parte interior en la esquina superior izquierda del Nexus S.

Haga palanca en la herramienta de apertura hacia arriba para que aparezca la esquina superior derecha sujetada con los clips al conjunto interior.

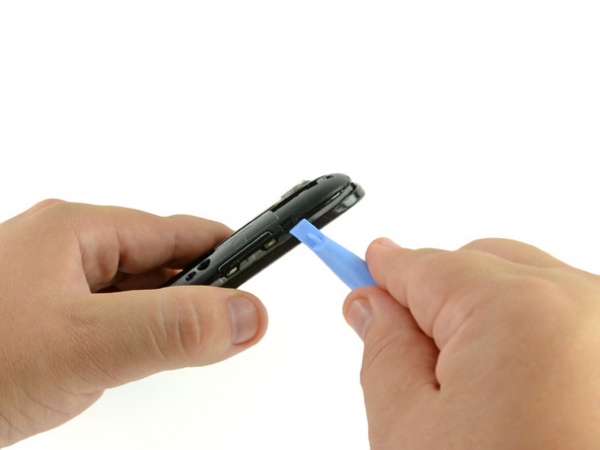

Inserte la herramienta de apertura de plástico en la junta, justo a la derecha del botón de encendido.

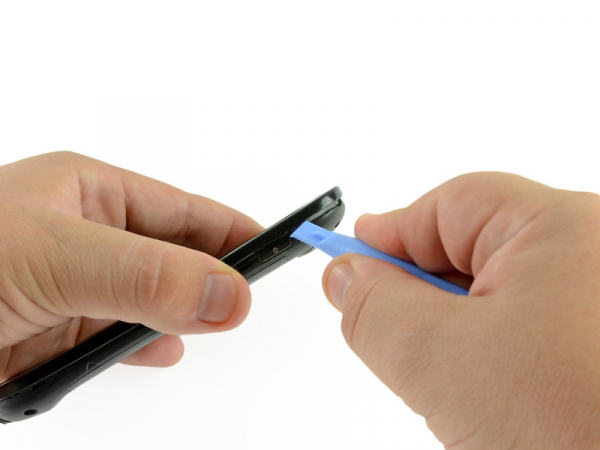

Deslice la herramienta de apertura de plástico hacia abajo a lo largo del perímetro del Nexus S para liberar los clips que se encuentran en el lado derecho.

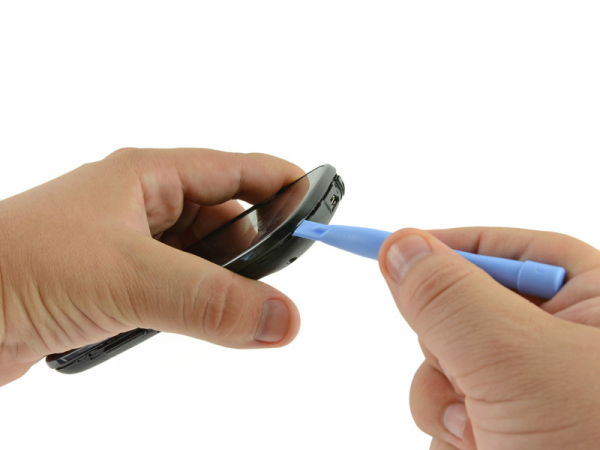

Siguiendo las instrucciones del paso anterior, libere los clips inferiores, situados cerca de la parte inferior del Nexus S.

Inserte y haga palanca con la herramienta de apertura de plástico para liberar el último clip que sujeta el marco interior trasero al conjunto interior.

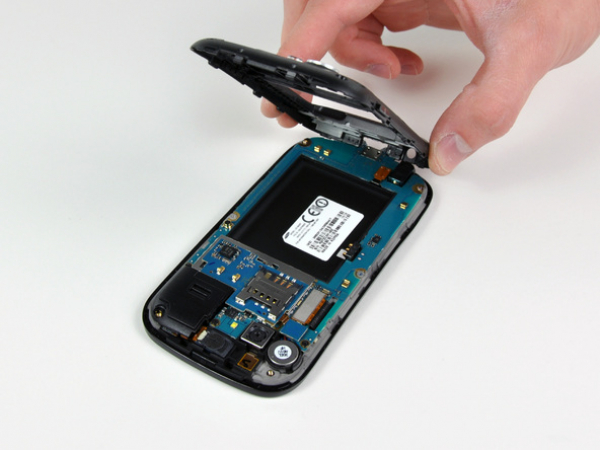

Levante y retire el marco interior trasero del Nexus S.

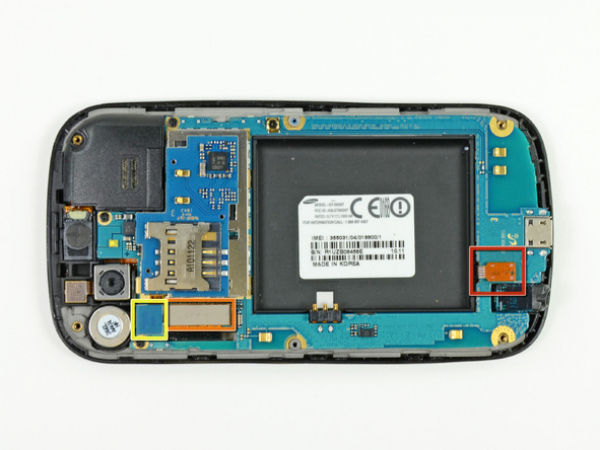

Desconecte los siguientes cables de sus conectores de la placa base:

Cable de la toma de auriculares

Conector de cable digitalizador

Conector de Cámara / Tarjeta SIM

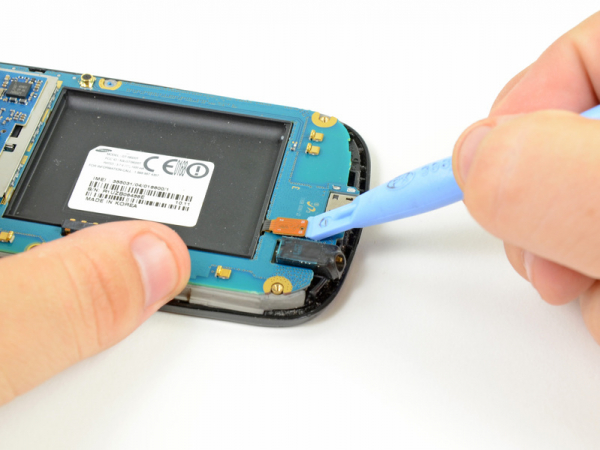

Inserte la punta plana de la herramienta de apertura de plástico debajo del conector de toma de auriculares y haga palanca hacia arriba.

Asegúrese de hacer palanca en el conector y no el zócalo. Haciendo palanca sobre el zócalo puede causar daños graves a su aparato.

Repita el procedimiento para el digitalizador y los conectores de la Cámara Trasera / Tarjeta SIM.

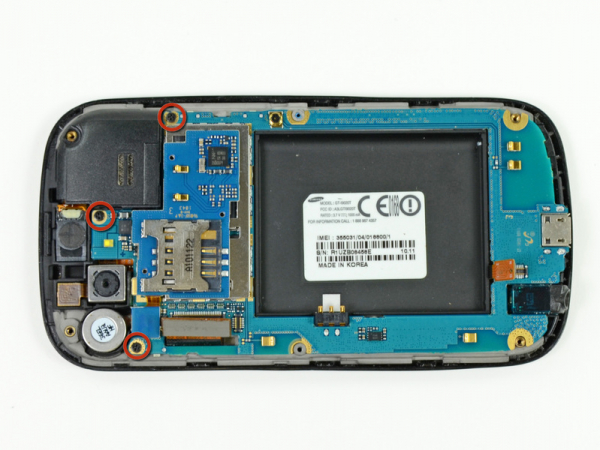

Retire los tres tornillos Phillips que fijan la placa base al conjunto de la pantalla frontal.

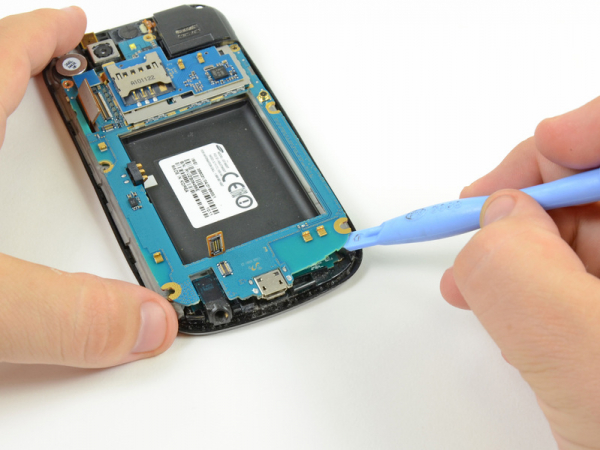

Acuñe la herramienta de apertura de plástico cerca de la esquina inferior derecha de la placa base y sáquela hacia arriba para desalojarla de su cavidad.

Levante y retire la placa base.

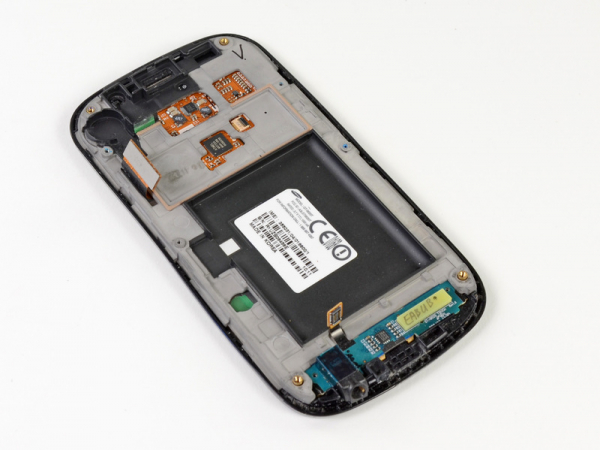

El conjunto del panel frontal está listo.
