Sustitución del conector dock del iPhone 4S

Antes de desmontar el iPhone, asegúrese de que esté apagado.

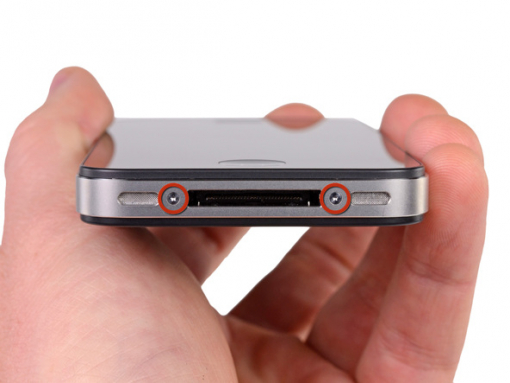

Retire los dos tornillos Pentalobe de 3,6 mm junto al conector dock.

Durante el montaje, se recomienda reemplazar los tornillos de 5 puntas por los tornillos Phillips equivalentes. Nuestro Kit de Liberación proporciona las herramientas y los tornillos necesarios para reemplazar los tornillos Pentalobe por tornillos Phillips.

El destornillador de 5 puntas debe utilizarse sólo una vez, ya que tiene el potencial de desgastar los tornillos.

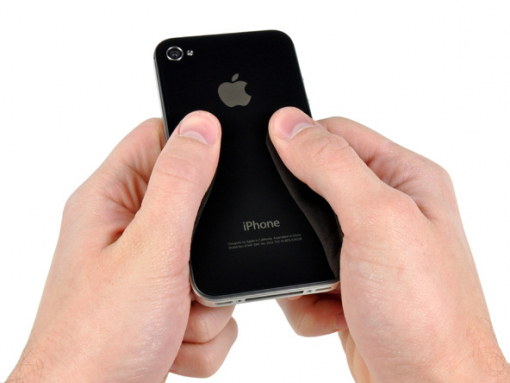

Empuje el panel trasero hacia el borde superior del iPhone.

El panel se moverá unos 2 mm.

Tire del panel trasero de la parte posterior del iPhone, con cuidado, para que no se dañen los clips de plástico conectados al panel trasero.

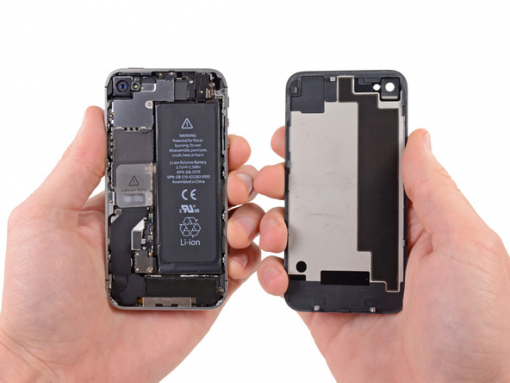

Retire el panel trasero del iPhone.

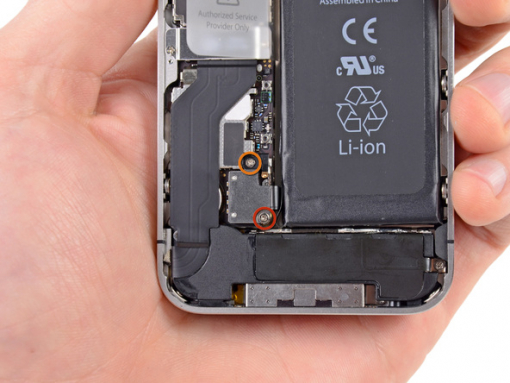

Quite los tornillos que sujetan el conector de la batería a la placa lógica:

Un tornillo Phillips de 1,7 mm

Un tornillo Phillips de 1,5 mm

Utilice una herramienta de apertura de plástico para tirar de la pieza de contacto a presión, por debajo del conector de la batería.

Al reinstalar el contacto a presión, asegúrese de limpiarlo con un desengrasante, como Windex o alcohol isopropílico. La grasa de los dedos tiene el potencial de crear interferencias inalámbricas.

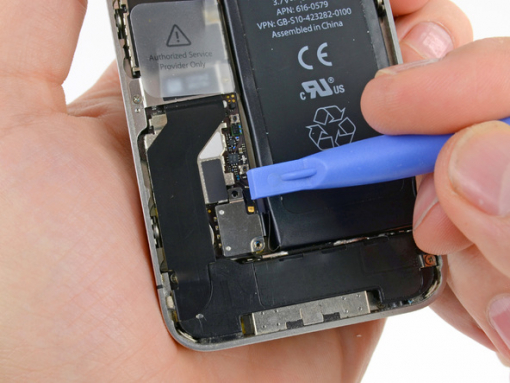

Utilice el borde de la herramienta de apertura de plástico para levantar cuidadosamente el conector de la batería de su cavidad en la placa lógica.

Tenga mucho cuidado y sólo levante el conector de la batería y no el conector de la placa lógica. Si usted levanta el conector de la placa lógica, puede romper el conector por completo.

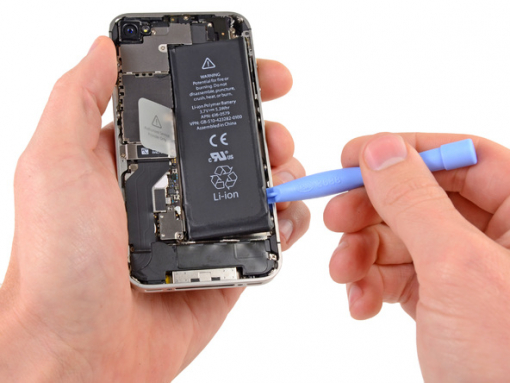

Inserte el borde de la herramienta de apertura de plástico entre la batería y la carcasa exterior cerca de la esquina inferior izquierda del iPhone.

Haga que la herramienta de apertura deslice a lo largo del borde derecho y levante la batería en varios puntos para separarla completamente del adhesivo para fijación de la carcasa exterior.

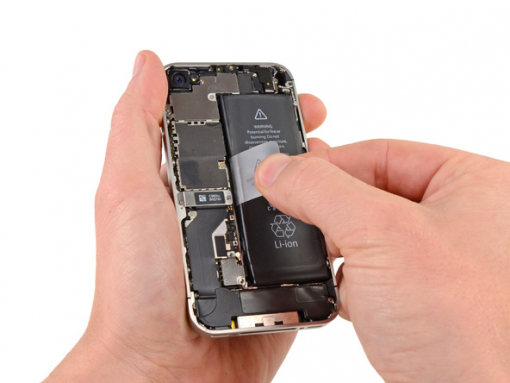

Utilice la pestaña de plástico transparente expuesta para liberar la batería del adhesivo para fijación del iPhone.

Retire la batería.

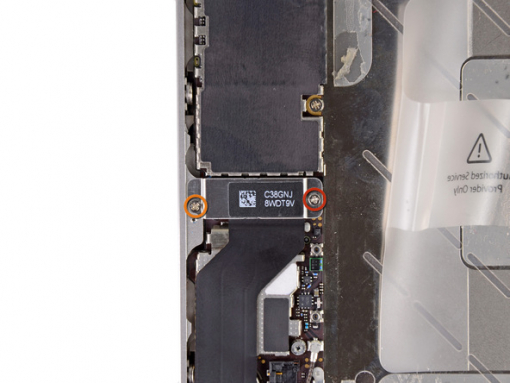

Quite los siguientes tornillos que sujetan la cubierta del cable conector dock a la placa lógica:

Un tornillo Phillips de 1,5 mm

Un tornillo Phillips de 1,2 mm

Una vez retirados los tornillos, saque la cubierta metálica del cable conector.

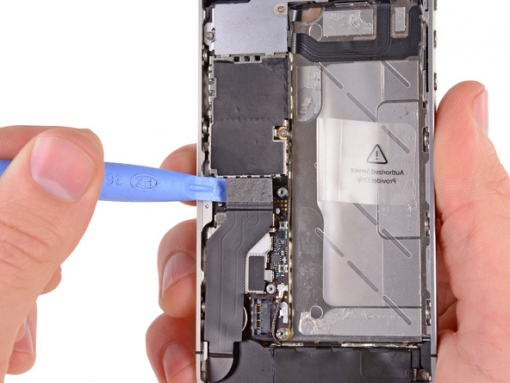

Utilice la punta de nuestra herramienta de apertura de plástico para levantar el cable dock de su cavidad en la placa lógica.

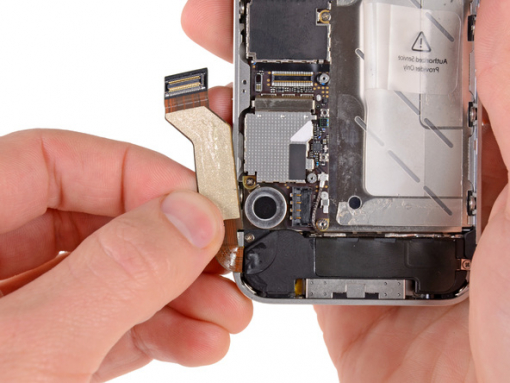

Despegue el cable conector dock de la base de la placa lógica, fijado con adhesivo, situado al lado de la carcasa de los altavoces.

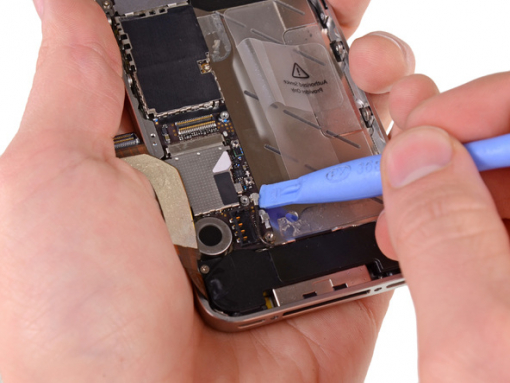

Utilice la punta de la herramienta de apertura de plástico ya mencionada para levantar el cable de la antena por encima de su conector de la placa lógica.

Desconecte el cable de la antena situado debajo de las lengüetas metálicas conectadas a la placa lógica.
