Sustitución de la toma de auriculares / conjunto de altavoz y auricular de Samsung Galaxy Note 2

Tome el extremo del puntero y sáquelo de su ranura.

Introduzca una herramienta de apertura de plástico (o, si no dispone de ella, utilice las uñas) en la pequeña abertura en el lado izquierdo de la cámara trasera (cerca del botón de encendido) para levantar la carcasa trasera.

Tome la esquina más cercana a la pequeña abertura entre los dedos y separe la tapa trasera del teléfono.

Presione la tarjeta microSD (si tiene una) en su ranura con el extremo plano de un spudger (o la uña) hasta que escuche un clic.

Cuando haya escuchad el clic, retire el spudger para liberar la tarjeta. La tarjeta saldrá de la ranura y podrá extraerla.

Para volver a montarla, tendrá que pulsar la tarjeta en la ranura hasta que oiga de nuevo un clic.

Utilice una herramienta de apertura de plástico para levantar la batería de la carcasa. Es necesario poner la herramienta en el hueco que se encuentra por encima del compartimiento de la batería para hacer esto.

Saque la batería de su ubicación, situada en el marco interior.

Hay once tornillos Phillips (4,0 mm) que fijan el marco interior al conjunto de la pantalla. Retírelos todos.

Acuñe la herramienta de apertura de plástico entre el marco interior y el conjunto del panel frontal (lateral del teléfono).

Mueva la herramienta de apertura siguiendo la línea del teléfono.

Continúe deslizándola utilizando la herramienta de apertura de plástico.

Al llegar a la esquina del teléfono, mueva suavemente la herramienta de abertura de plástico alrededor.

Levante la herramienta de apertura de plástico a lo largo de la parte superior del teléfono.

Con el fin de separar la esquina del marco interior del conjunto de la pantalla, presione la herramienta de apertura de plástico hacia abajo.

Continúe deslizando la herramienta de abertura de plástico hasta que se haya liberado el último de los clips por el lado de botón de encendido del teléfono.

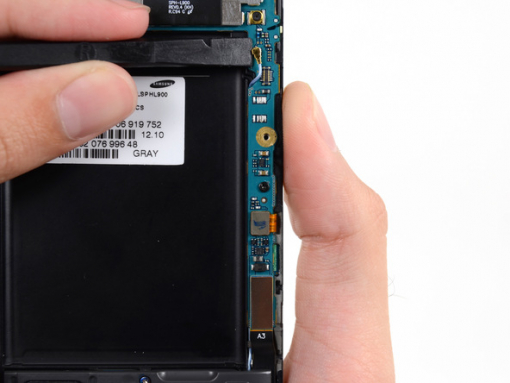

Separe el conjunto de la pantalla del marco interior (levántelo).

Desconecte el vibrador / cable conector del conjunto de botón de encendido con un spudger.

Se necesita desconectar también el cable conector de la antena y la pantalla.

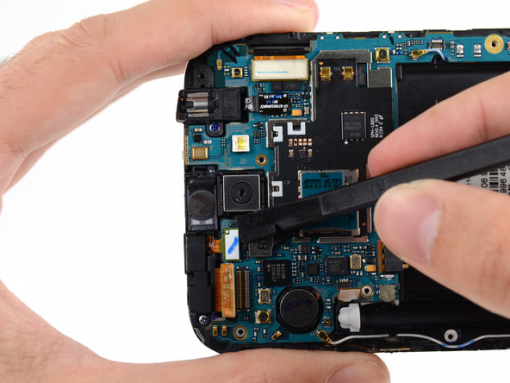

Desconecte el conector de la cámara frontal.

Desconecte el cable conector de la toma de auriculares.

Desconecte el cable conector digitalizador.

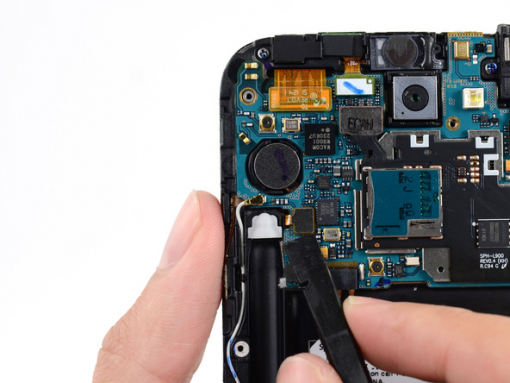

Desconecte el cable conector de la antena de la placa base con un spudger.

Desconecte también el cable conector del botón táctil y de la placa USB.

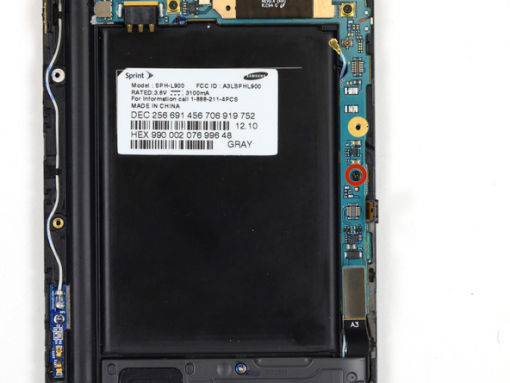

Un tornillo Phillips (3 mm) fija la placa base al conjunto de la pantalla. Retírelo.

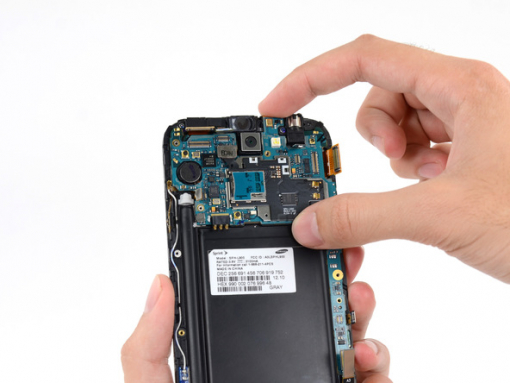

Retire la placa base.

Con el fin de evitar daños por descarga electrostática es necesario sujetar la placa base por los bordes. Asegúrese de que no toque ningún cable mientras está separándola del conjunto de la pantalla.

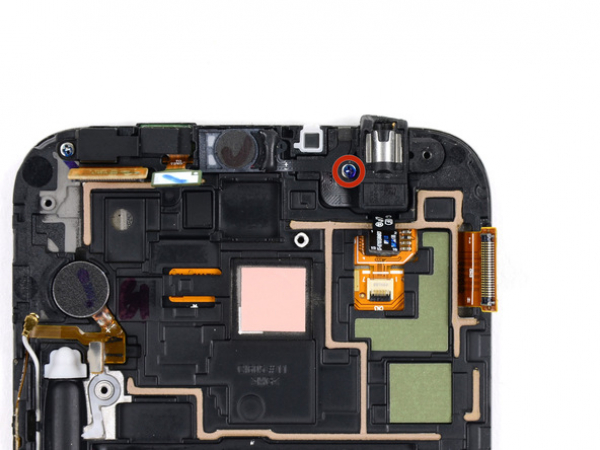

Encontrará un tornillo Phillips (3 mm) que fija el conjunto de toma de auriculares a la unidad de la pantalla. Retírelo.

Saque la parte de la toma de auriculares de su ranura en el conjunto de la pantalla.

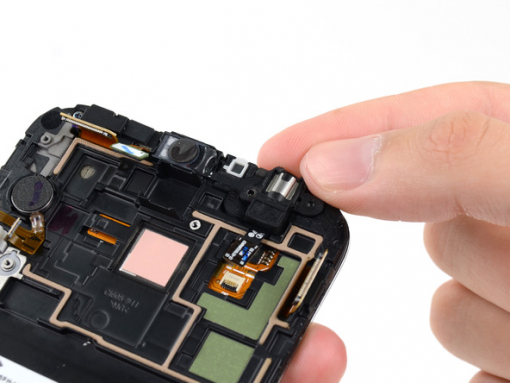

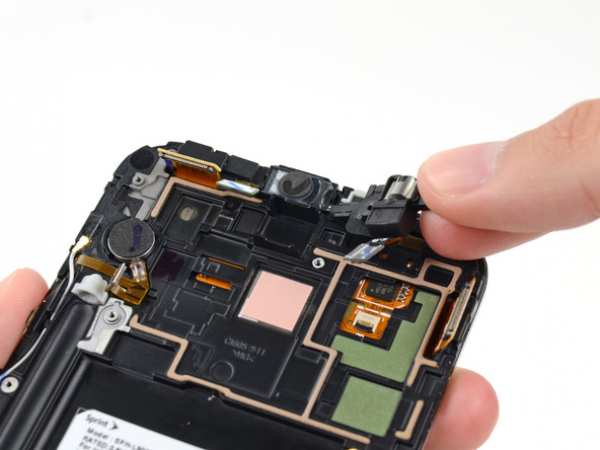

Levante la toma de auriculares hacia arriba, asegurándose de que no doble ni retuerza el cable. Haciendo esta operación, sacará la parte del conjunto del auricular de su ranura en la unidad de la pantalla.

Torciendo o tirando del cable de manera equivocada podría dañarlo. Debe proceder con cuidado y correctamente.
