Sustitución de la placa madre del Samsung Galaxy S4

Haga palanca con la herramienta de apertura de plástico justo en la hendidura que se encuentra a la izquierda de la cámara trasera, cerca del botón de encendido.

Levante la tapa trasera por la esquina más cercana a la hendidura y retírela del teléfono.

Inserte la herramienta de apertura de plástico, o un dedo, en la ranura del compartimiento de la batería y levante la batería hacia arriba.

Retire la batería de su teléfono.

Utilice nuestra herramienta de apertura de plástico, o la uña, para presionar la tarjeta SIM ubicada en su ranura hasta que oiga un clic.

Después del clic, la tarjeta saldrá de la ranura.

Extraiga la tarjeta SIM.

Para el montaje, empuje la tarjeta SIM en la ranura hasta que encaje en su lugar.

Retire los nueve tornillos Phillips #00 de 4 mm que sujetan el chasis con el conjunto de la pantalla.

El chasis intermedio se fija al conjunto de la pantalla con varios clips de plástico detrás del bisel cromado del chasis. Los siguientes pasos le guiarán a través de la separación de dichos clips para liberar el chasis.

Empezando por el lado de donde se encuentra el botón de volumen del teléfono, inserte la herramienta de apertura de plástico entre el bisel cromado y el fondo de la pantalla de cristal.

Deslice dicha herramienta de apertura a lo largo de la ranura, vaya separando los clips de plástico poco a poco mientras avanza.

Se requiere proceder suavemente mientras realiza esta operación de hacer palanca a los clips, ya que hay varios puntos muy sensibles en el bisel del chasis que pueden dañarse si se doblan demasiado.

Continúe haciendo palanca en la esquina del teléfono.

Deslice la herramienta de apertura a lo largo de la ranura entre el chasis y la pantalla a lo largo de la parte inferior del dispositivo, liberando más de los clips de plástico.

Una vez más, haga palanca en la esquina, ahora por el lado donde se encuentra el botón de encendido.

Deslice la herramienta de apertura a lo largo de la ranura.

Continúe deslizando la herramienta de la apertura de plástico en la parte superior del teléfono para la liberación de los últimos clips, esto separará el chasis y el conjunto de la pantalla.

En este punto, es recomendable que deslice de nuevo la herramienta de apertura de plástico a lo largo de todo el perímetro del dispositivo para asegurar de que se han liberado correctamente todos los clips.

Retire el chasis intermedio, sepárelo del conjunto de la pantalla.

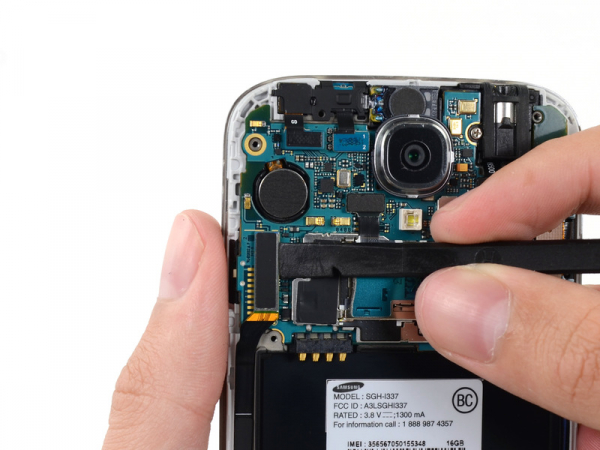

Use la punta plana del spudger para desconectar el conector de la placa USB.

Desconecte el cable conector de la cámara frontal.

Desconecte el cable conector del conjunto de altavoz y auricular.

Desconecte el cable conector del conjunto de la toma de auriculares.

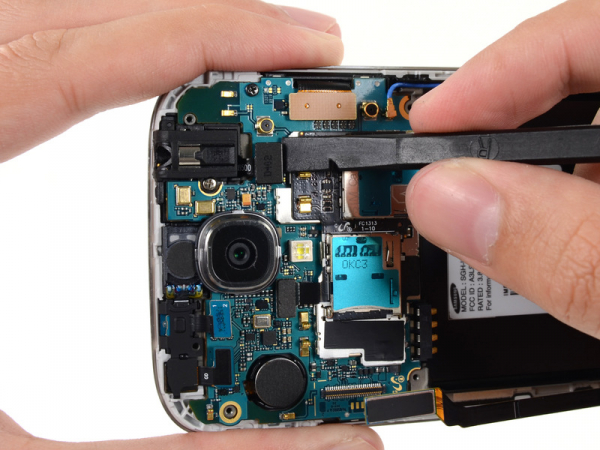

Desconecte el cable conector de la pantalla / digitalizador.

Desconecte el cable conector de la antena.

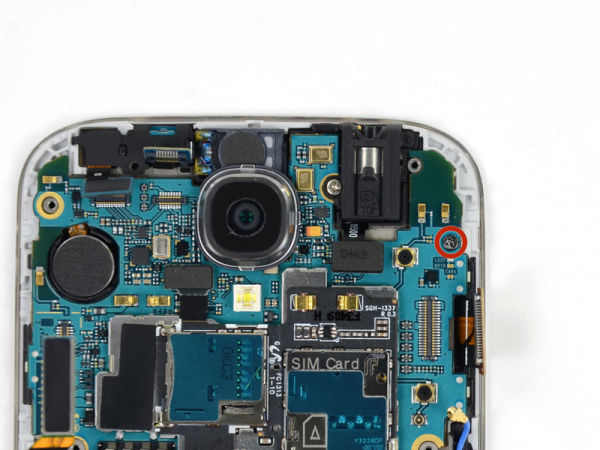

Retire el único tornillo Phillips # 00 de 240mm del conjunto de la placa base.

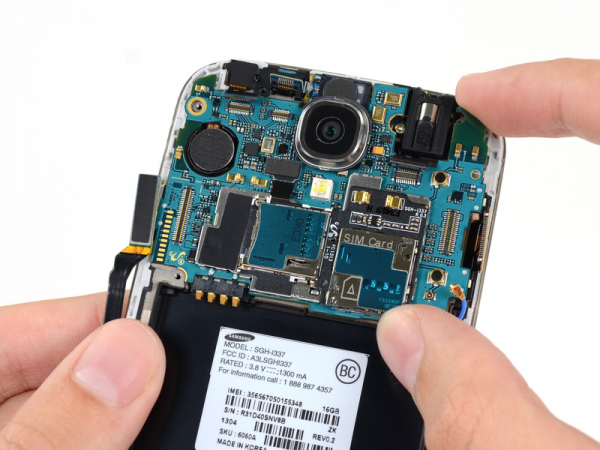

Retire con cuidado la placa base.

Sujete la placa base por los bordes para evitar daños por descarga electrostática. Tenga cuidado de no enganchar los cables de la placa cuando la extraiga del conjunto de la pantalla.
