Sustitución de la placa lógica del iPod Touch 4G

El panel frontal del iPod Touch de 4 ª generación está fijado a la carcasa posterior con un adhesivo. Es recomendable utilizar una pistola de calor para ablandar el adhesivo.

Con la pistola de calor ajustada en la potencia mínima, comience el calentamiento de la parte inferior del Touch cerca del botón de inicio.

Se sugiere calentar la parte deseada con movimientos circulares para disipar uniformemente la cantidad de calor en todo el dispositivo.

Tenga cuidado, ya que el Touch estará muy caliente. Será muy útil sujetarlo con una toalla mientras levanta la parte frontal.

Inserte el borde de la herramienta de apertura iPod entre el panel frontal de cristal y el bisel de plástico negro cerca del botón de inicio.

No intente hacer palanca entre el bisel de plástico negro y la carcasa trasera de acero.

Haga palanca en el borde inferior del panel frontal, teniendo cuidado de no doblar el cristal en exceso.

Si es demasiado difícil levantar el conjunto del panel frontal, recaliéntelo y vuelva a intentarlo.

Si no hay espacio suficiente para agarrar el borde inferior del panel frontal, extráigalo del cuerpo del Touch por los bordes izquierdo y derecho para quitar el adhesivo.

Si el adhesivo es demasiado difícil de separar, utilice una la pistola de calor para ablandarlo antes de continuar el proceso.

Debido a la construcción del Touch 4G, el cable digitalizador no puede ser desconectado hasta que se retire la placa lógica. Tenga mucho cuidado con el conjunto del panel frontal, ya que está unido al resto del Touch por el cable digitalizador y es muy delicado.

Además, el cable de datos de la pantalla es muy corto y está conectado a la placa base, cerca de la parte superior del conjunto del panel frontal. Si no se desconecta mientras se libera el borde superior del conjunto del panel frontal, asegúrese de desconectarlo con una herramienta de apertura especial del iPod antes de girar el conjunto del panel frontal del Touch.

Separe con cuidado la parte superior del conjunto del panel frontal del adhesivo que fija el Touch, teniendo cuidado con el cable digitalizador corto que conecta los dos componentes.

Retire los siguientes ocho tornillos Phillips # 00:

Un tornillo Phillips de 3,5 mm

Dos tornillos Phillips de 3,0 mm

Un tornillo Phillips de 2,3 mm

Un tornillo Phillips de 2,4 mm

Tres tornillos Phillips de 2,0 mm

Utilice el borde de la herramienta de apertura para iPod para levantar el protector de acero de la cámara trasera.

Tenga en cuenta el pequeño muelle situado cerca del bisel al lado de la cámara (resaltado en amarillo).

Retire el protector de acero del iPod.

Inserte el borde de la herramienta de apertura del iPod debajo del protector intermedio de acero cerca de la esquina inferior izquierda del Touch.

Levante hacia arriba para separar el protector del adhesivo que lo fija a la carcasa interior de plástico.

Si el protector está todavía unido a la placa lógica recaliente el área para ablandar el adhesivo, y entonces separe el protector de la placa lógica con la herramienta de apertura.

Tenga mucho cuidado, el altavoz está en el área que se muestra en la foto. Está conectado con alambres muy delgados y cortos.

El cable plano, muy delgado, conecta los botones de volumen y de encendido a la placa lógica. Trate de evitar esta área como se muestra en la foto para no romper el cable. Es extremadamente frágil.

Este cable se rompe con facilidad si no se tiene cuidado.

También hay adhesivo en el marco del área que se muestra en rojo.

Incline ligeramente el protector intermedio de acero para sacarlo de la carcasa trasera.

Tenga cuidado de no romper el trozo de cinta de cobre que conecta la cámara trasera al protector intermedio de acero.

Levante el protector intermedio de acero hacia arriba separándolo de la carcasa trasera y retire la pieza de cinta de cobre pegada a la cámara trasera.

Use la herramienta de apertura para levantar el conector de la toma de auriculares hacia arriba y sacarlo de su cavidad en la placa lógica.

Quite el único tornillo Phillips de 2,6 mm que fija el conjunto de toma de auriculares a la carcasa trasera.

El tornillo se encuentra en un ángulo de 90 grados. Asegúrese de destornillarlo bajo este ángulo.

Utilice la herramienta de apertura para levantar suavemente el borde de la toma de auriculares más cercano a la batería.

Retire el conector de auriculares de su conjunto dentro de la carcasa posterior.

Retire los tres tornillos siguientes situados cerca del borde superior de la placa lógica:

Un tornillo Phillips de 2,0 mm

Dos tornillos Phillips de 2,3 mm

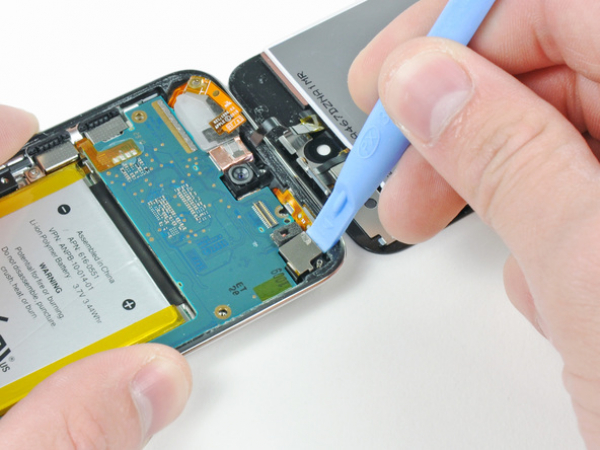

Utilice el borde de la herramienta de apertura para levantar suavemente la cámara trasera fuera de la carcasa posterior.

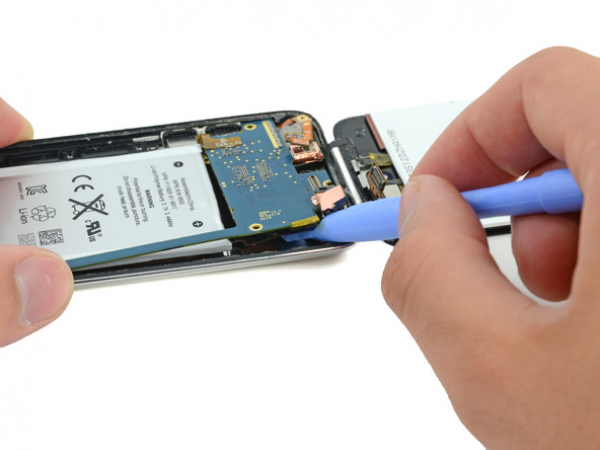

Inserte la herramienta de apertura junto a la batería para levantar ligeramente el borde de la placa lógica lo suficientemente como para agarrarla con la otra mano.

No doble excesivamente la placa lógica, ya que es muy delgada y frágil.

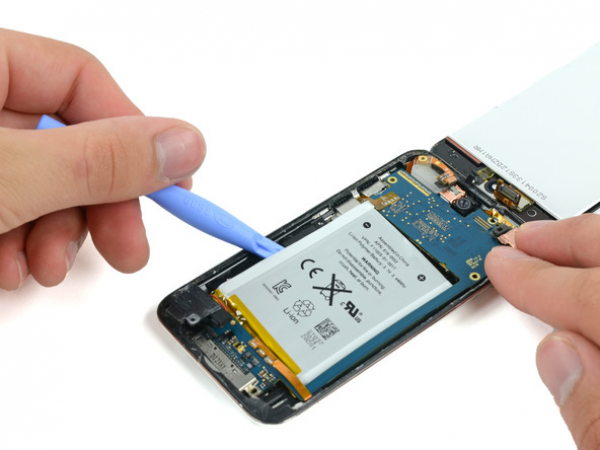

Mientras sujeta suavemente la placa lógica con una mano, utilice la herramienta de apertura para levantarla, por el lado más cercano de la cinta de cobre en el borde superior de la placa.

La placa lógica se levantará adecuadamente cuando el último conector del conjunto de la pantalla haya sido retirado del borde superior de la carcasa trasera.

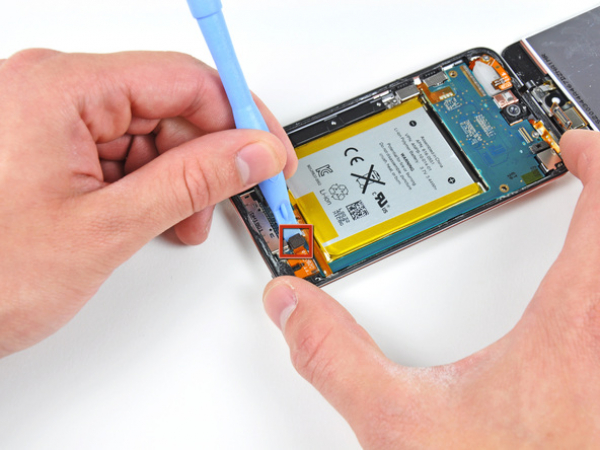

Con la herramienta de apertura de plástico, levante suavemente el altavoz del iPod de su conector en la carcasa exterior.

No trate de quitar completamente el altavoz. Todavía está unido a la parte inferior de la placa lógica.

Deje que el altavoz repose encima de la batería para que pueda continuar con la sustitución de la batería.

En los próximos pasos, usted deberá aflojar el adhesivo de debajo de la batería, de la placa base y del marco de debajo de la batería. Haga esto lentamente, con cuidado, y de manera uniforme. Tenga cuidado de no perforar la batería o doblar la placa lógica.

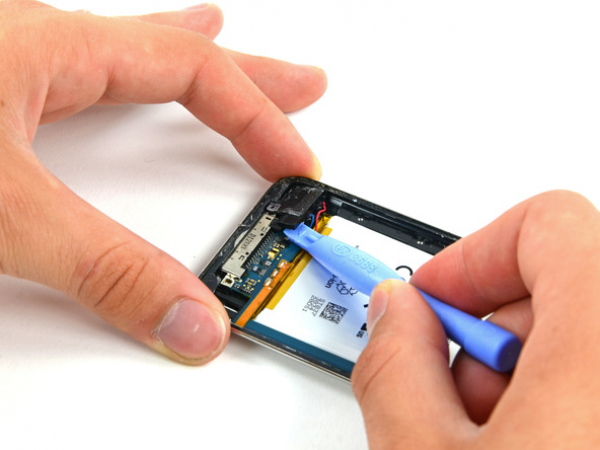

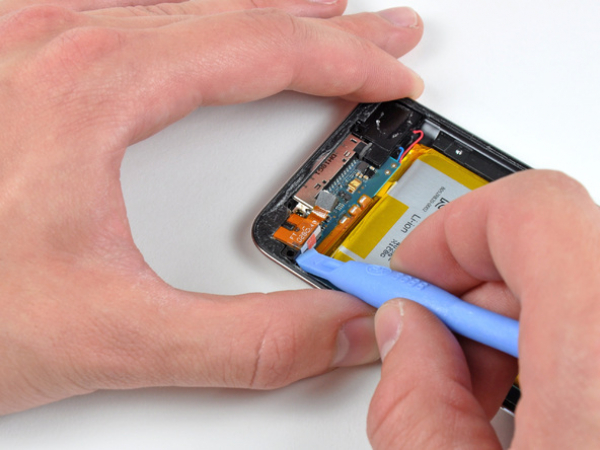

Utilice la herramienta de apertura de plástico para retirar el adhesivo de alrededor de los tres bordes expuestos de la batería.

No intente extraer la batería, simplemente afloje el adhesivo.

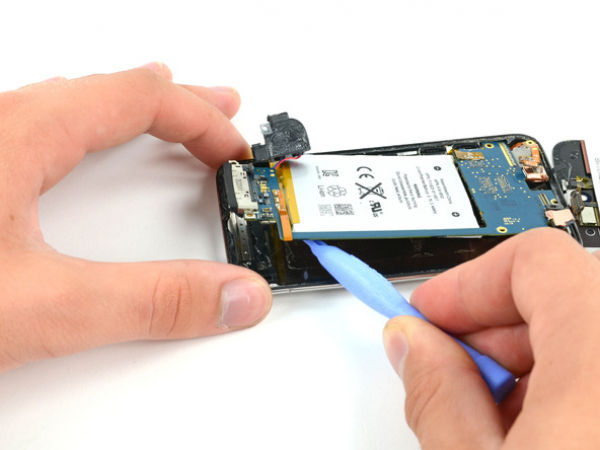

Cuando los bordes de la batería se aflojen, comience haciendo palanca en el borde de la placa lógica. Empiece en la parte superior y vaya hacia abajo por un lado de la placa.

Para evitar que se doble / rompa la placa lógica, no trate de quitarla. El conector dock aún está incrustado en el marco. Una vez más, sólo trate de aflojar más el adhesivo.

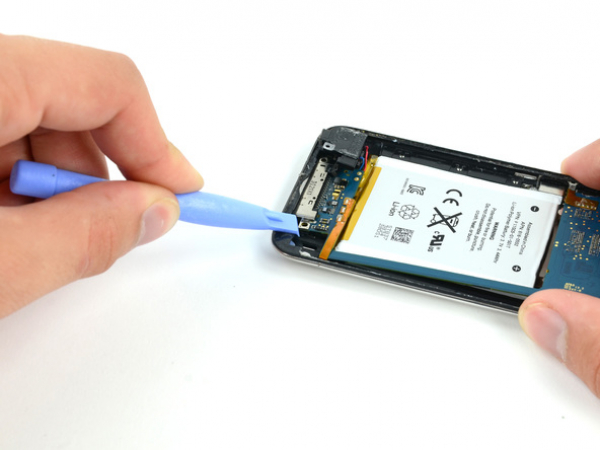

Con la herramienta de apertura de plástico, empuje con cuidado el conector dock de su cavidad en la carcasa exterior. Preste atención a cada esquina a la vez hasta que el conector se libere.

Dado que el conector dock está conectado a la placa base, empujando hacia fuera de la carcasa puede hacer que la placa lógica se doble. Tenga mucho cuidado para no deformar permanentemente la placa.

Una vez que todo el adhesivo se retire por debajo de la placa lógica / conjunto de la batería, levante el conjunto por un lado y gírelo con cuidado para acceder a la parte inferior de la batería.

La placa base está aún unida a la carcasa posterior. No intente separar completamente el conjunto, o se va a romper el cable plano.
