Sustitución de la placa base del iPhone 4
Paso 1 - Panel Trasero
El panel trasero de su iPhone 4 puede tener o bien dos tornillos Phillips tipo #000 o dos tornillos tipo Pentalobe de 5 Puntas de Apple (segunda imagen). Compruebe qué tornillos tiene, y asegúrese de tener el destornillador correcto con el fin de retirarlos.

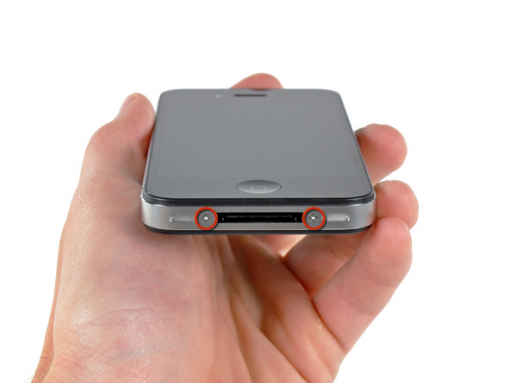

Retire los dos tornillos Pentalobe de 3.6mm, o en su caso, los tornillos Phillips #000, situados junto al conector dock.
Durante el montaje, se recomienda reemplazar los tornillos de 5 puntas con tornillos Phillips equivalentes. Nuestro Kit de Liberación proporciona las herramientas y los tornillos necesarios para reemplazar los tornillos Pentalobe con tornillos Phillips.
Paso 2

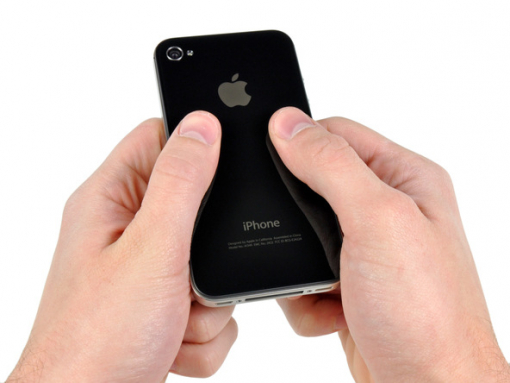

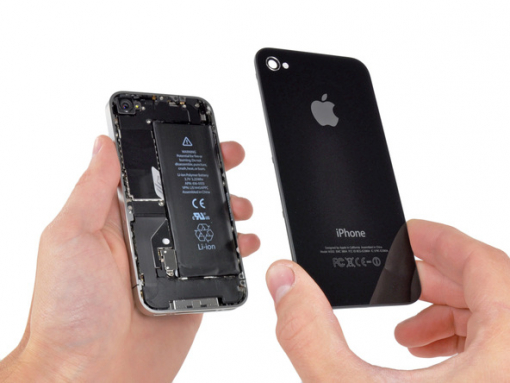

Empuje el panel trasero hacia el borde superior del iPhone.
El panel se moverá aproximadamente 2 mm.
Paso 5 - Batería
Volver arriba

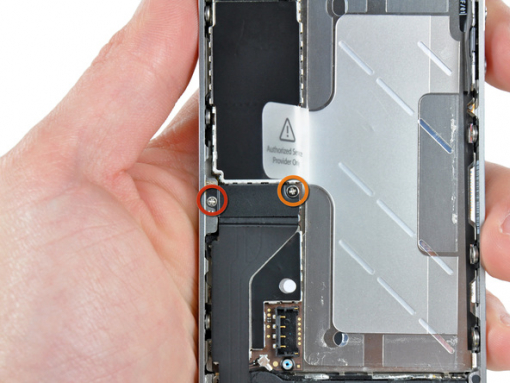

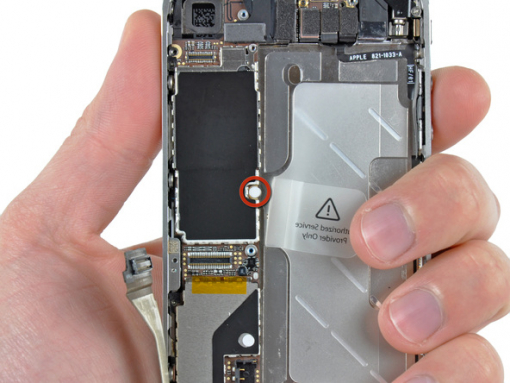

Retire el tornillo Phillips de 2.5mm que sujeta el conector de la batería a la placa lógica.
Algunos dispositivos pueden tener dos tornillos, uno de los cuales sujeta la almohadilla de contacto que se encuentra por encima del tornillo indicado en rojo en la imagen.
Paso 6

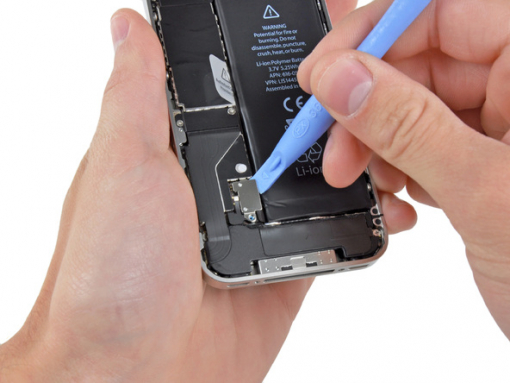

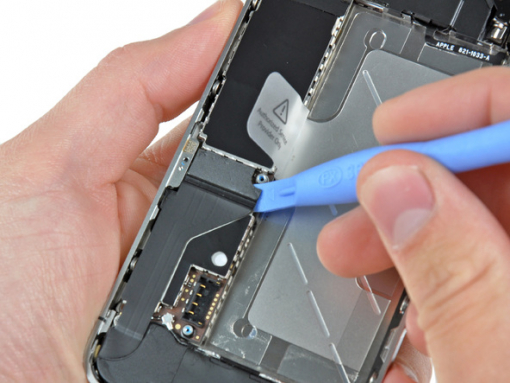

Utilice nuestra herramienta de apertura Best 128 para levantar el conector de la batería de los extremos más cercanos a los bordes superiores e inferiores del iPhone.
Tenga mucho cuidado y levante sólo el conector de la batería plateado y no el conector negro en la placa lógica. Si extrae el conector de la placa lógica, es posible que se rompa completamente.
No empuje contra el clip de contacto.
Retire el clip de contacto del iPhone.
Paso 7

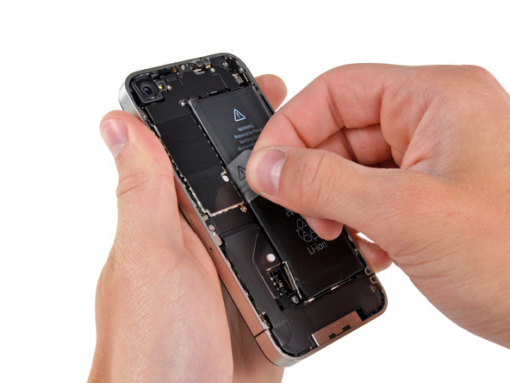

Utilice la lengüeta de plástico transparente para levantar suavemente la batería del iPhone.
Tenga cuidado al quitar la batería con la lengüeta de plástico. En algunas unidades, Apple utiliza una cantidad excesiva de pegamento, lo que hace prácticamente imposible retirar la batería de esta manera (es posible romper la lengüeta usando una fuerza excesiva).
Para las baterías bien 'pegadas', puede utilizar nuestra herramienta de apertura del iPod como ayuda (teniendo un especial cuidado cuando lo haga).
Puede que le resulte más fácil extraer la batería por la parte derecha, ya que en este lado no se utiliza pegamento.
Retire la batería.
Antes de volver a conectar el conector de la batería, asegúrese de que el contacto de control de presión (indicado en rojo) esté correctamente colocado junto al conector de la batería.
Antes de volver a hacer el montaje, asegúrese de limpiar todos los puntos de contacto metal-metal en el contacto de control de presión, así como su punto de contacto en el panel trasero usando un desengrasante como Windex (también se puede usar una solución de 96% de alcohol etanol, pero asegúrese de que los contactos estén secos cuando lo haga). La grasa de los dedos tiene el potencial de causar problemas de interferencias inalámbricas.
Paso 8 - Placa Base
Volver arriba

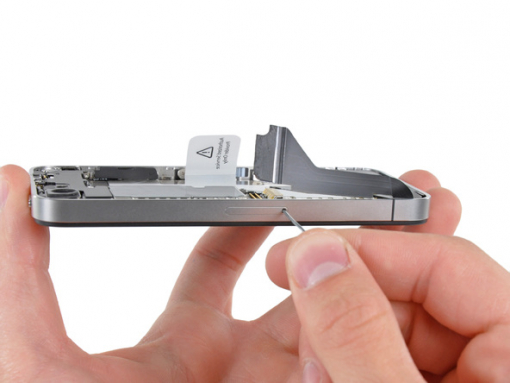

Utilice una herramienta de expulsión o un clip para extraer la tarjeta SIM y su bandeja.
Esto puede requerir aplicar una cantidad de fuerza significativa.
Retire la tarjeta SIM y su bandeja.
Paso 9

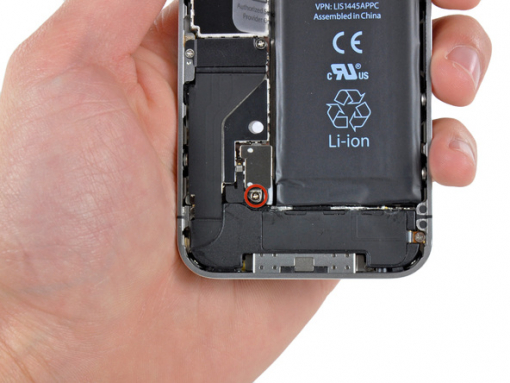

Retire los dos tornillos siguientes:
Uno Phillips de 1,2 mm
Uno Phillips de 1,6 mm
Retire la cubierta delgada de acero del cable conector dock del iPhone.
Antes de volver a hacer el montaje, asegúrese de limpiar todos los puntos de contacto en la tapa del cable del conector dock con un desengrasante como Windex. Las grasas de los dedos tienen el potencial de causar problemas de interferencias inalámbricas.
Paso 10

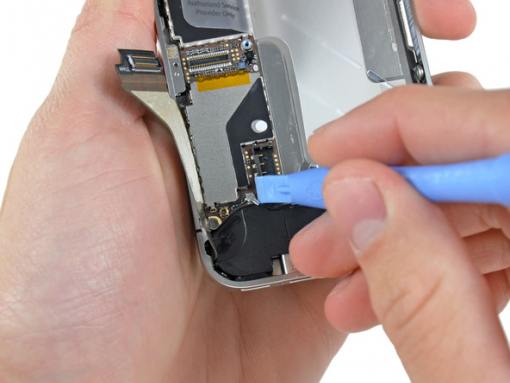

Use nuestra herramienta de apertura para levantar suavemente el cable del conector dock de la placa lógica desde los dos extremos cortos del conector.
Paso 11

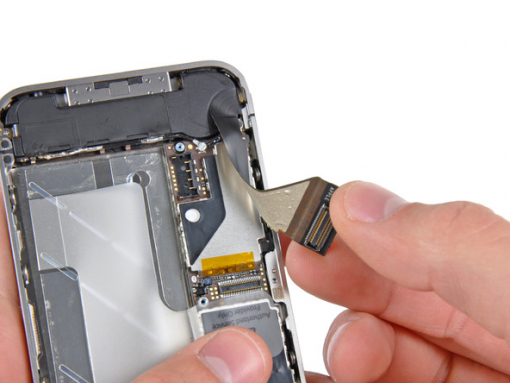

Retire con cuidado la cinta del cable conector de la placa lógica y la carcasa inferior de los altavoces.
No use una fuerza excesiva para separar la cinta del cable conector de la placa lógica. Si lo hace, puede romper el cable.
Paso 12
Use la herramienta de apertura para levantar el conector de antena inferior de su conector en la placa lógica.
Paso 13

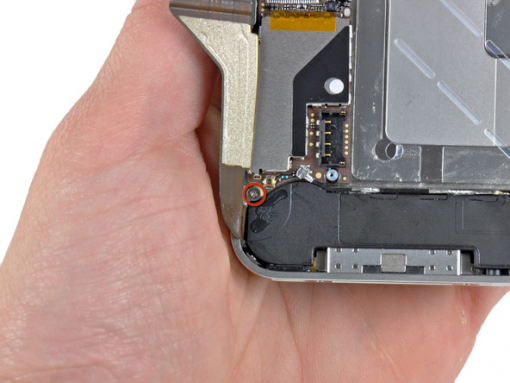

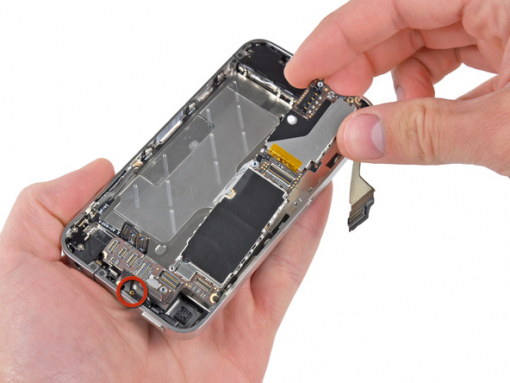

Retire el tornillo Phillips de 1,9 mm que une la parte inferior de la placa lógica a la carcasa exterior.
Paso 14

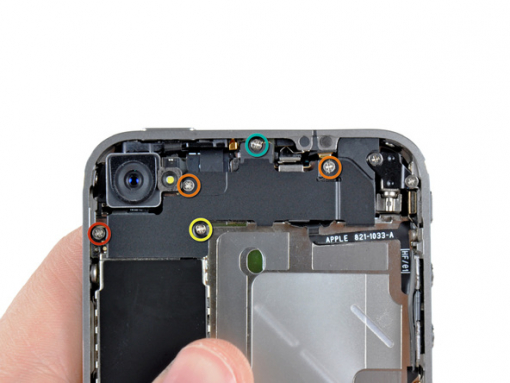

Retire los cinco tornillos que fijan la antena Wi-Fi a la placa lógica:
Un tornillo Phillips de 2,3 mm
Dos tornillos Phillips de 1,6 mm
Un tornillo Phillips de 1,4 mm
Un tornillo Phillips de 4,8 mm
Al volver a hacer el montaje, sustituya primero el tornillo Philips de 4.8 mm y luego el de 2.3 mm. Para asegurarse de que no haya confusión, y para no dañar la pantalla LCD.
Asimismo, asegúrese de poner el tornillo Philips de 4.8 mm correctamente. Este tornillo conecta la antena Wi-Fi a la placa lógica y frecuentemente puede causar mala recepción después del montaje.
Paso 15

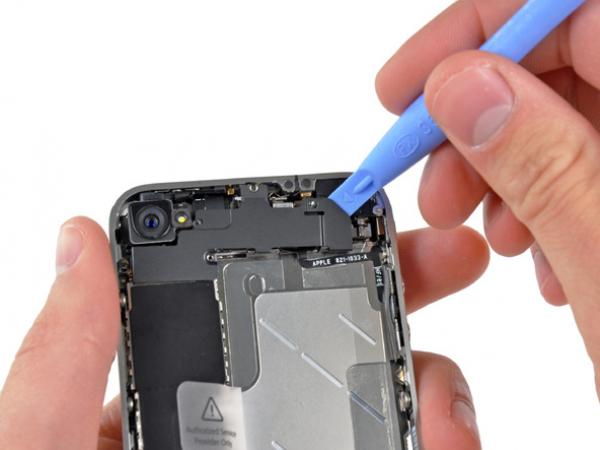

Use la herramienta de apertura Best 128 para levantar ligeramente el borde superior de la antena Wi-Fi de la placa lógica.
Utilice la punta de un spudger (herramienta de apertura) para sacar los clips de sujeción Wi-Fi de la estructura interior.
Quite la antena Wi-Fi del iPhone. Asegúrese de no perder los clips metálicos que pertenecen a la parte superior de la carcasa donde el tornillo de 4,8 mm está insertado. Esa es la razón principal de que haya un mal funcionamiento del Wi-Fi después del montaje.
Antes de volver a hacer el montaje, asegúrese de limpiar todos los puntos de contacto metal-metal en la tapa del conector con un desengrasante como Windex. La grasa de los dedos tiene el potencial de causar problemas de interferencias inalámbricas. No limpie los conectores con Windex.
Paso 16

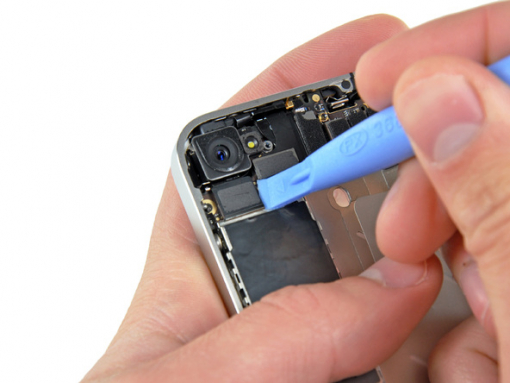

Use la herramienta de apertura Best 128 para levantar con cuidado el conector de la cámara trasera de su conector en la placa lógica.
Retire la cámara trasera.
Paso 17
Retire la pequeña pegatina blanca circular (la etiqueta de garantía y el indicador de agua), que cubre el tornillo cerca de la lengüeta de la batería.

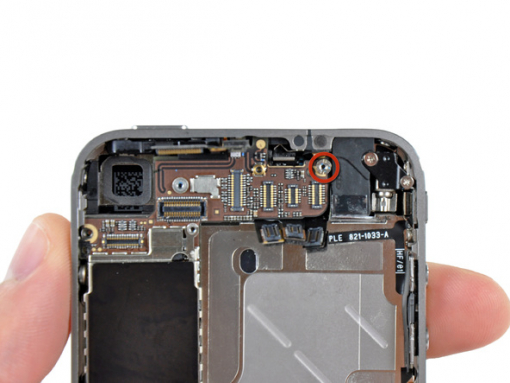

Quite el tornillo Phillips de 2,4 mm escondido debajo de la etiqueta.
Paso 18

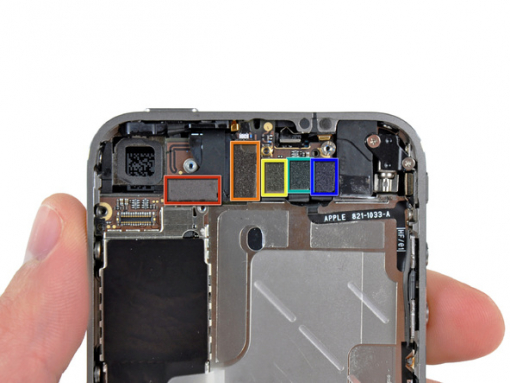

Utilice el borde de la herramienta de apertura de plástico para levantar los siguientes conectores hacia arriba y fuera de su base de la placa lógica:
Cable digitalizador (levantar desde abajo)
Cable LCD (levantar desde abajo)
Toma de auriculares / cable del botón de volumen (levantar desde arriba)
Cable del botón de micrófono / botón de reposo (levantar desde arriba)
Cable de la cámara frontal (levantar desde arriba)
Paso 19
Utilice un destornillador plano pequeño para retirar el espaciador de 4,8 mm situado cerca de la toma de auriculares.
Al montar la unidad de nuevo, el espaciador define la altura del protector Wi-Fi retirado en el paso 13. Si no está ajustado, el protector estará por encima del marco y el fondo no se deslizará en su lugar correcto en el paso 2. El protector debe estar al mismo nivel que la toma de auriculares.
Al cambiar la placa base, asegúrese de que el borde está rodeado por el espaciador, de otro modo los tornillos no encajarán.
Al montar de nuevo, compruebe que el pequeño espaciador de goma en la parte superior de la placa esté en su lugar. Sin esta pieza, la placa lógica podría dañar los cables de cinta que se encuentran alrededor.
