Sustitución de la cámara frontal del Samsung Galaxy S III

Los siguientes cuatro pasos pueden llevarse a cabo sin una herramienta de apertura de plástico. Sin embargo, se recomienda utilizar dicha herramienta para evitar romper los clips que se encuentran a lo largo del perímetro de la carcasa posterior.

Inserte dicha herramienta de apertura de plástico o la uña en la muesca del hueco entre la carcasa posterior y el resto del teléfono, situado en la parte superior del dispositivo.

Gire suavemente la herramienta de apertura para desconectar los clips que fijan la parte superior de la carcasa posterior.

Deslice la herramienta de apertura Best 128 a la izquierda a lo largo del borde superior y repita el movimiento de giro para ampliar el espacio entre la carcasa trasera y el teléfono.

Continúe moviendo la herramienta de apertura de plástico alrededor del perímetro de la esquina superior izquierda, haciendo palanca suavemente a lo largo de la carcasa posterior.

Haga palanca a lo largo de la parte superior derecha, y continúe haciendo palanca en la parte derecha de la carcasa posterior.

Levante y retire la carcasa posterior del teléfono.

Es posible que tenga que retirar la carcasa hasta separarla de los clips que la fijan a la parte inferior del teléfono.

Este paso puede llevarse a cabo sin la herramienta de apertura de plástico.

Inserte la herramienta de apertura Best 128 en la pequeña muesca situada por encima de la batería.

Extraiga la batería de su hueco.

Extraiga la batería.

Con la uña, empuje la tarjeta SIM hasta que oiga un “clic".

Después del “clic", libere la tarjeta para que salga de su ranura.

Para nuevo montaje, empuje la tarjeta SIM en la ranura hasta que encaje en su lugar.

Utilice el pulgar para deslizar la tarjeta SIM de la ranura y agarrarla.

Agarre y retire la tarjeta SIM del teléfono.

Con la uña, empuje la tarjeta microSD en su ranura hasta que oiga un “clic".

Después del “clic", libere la tarjeta para que salga de su ranura.

Para nuevo montaje, coloque la tarjeta microSD en la ranura hasta que encaje en su lugar.

Utilice el pulgar para deslizar la tarjeta microSD fuera de su ranura.

Retire la tarjeta microSD del teléfono.

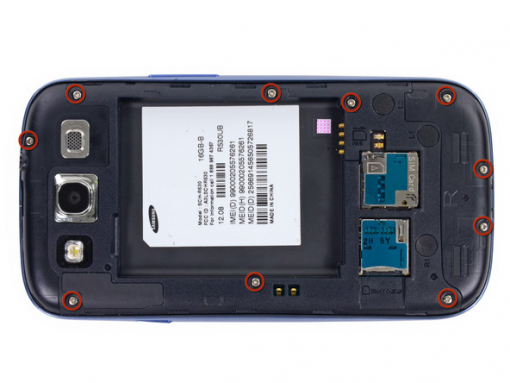

Retire los diez tornillos Phillips # 0 de 4,0 mm que fijan el marco interior a la carcasa del panel frontal.

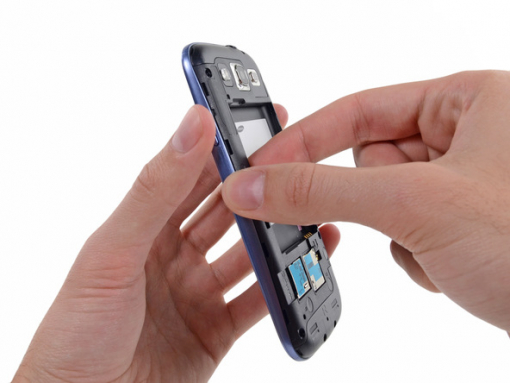

Sujete la parte izquierda del marco interior de plástico con el pulgar y el índice y sáquelo del teléfono.

El marco interior está encajado ligeramente en su lugar, y se puede quitar con muy poca fuerza.

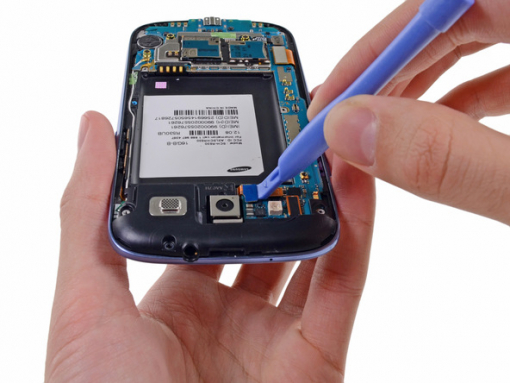

Utilice la herramienta de apertura de plástico para levantar la cámara trasera de su conector en la placa base.

Asegúrese de que está levantando el conector y no la base, ya que puede dañar la placa lógica.

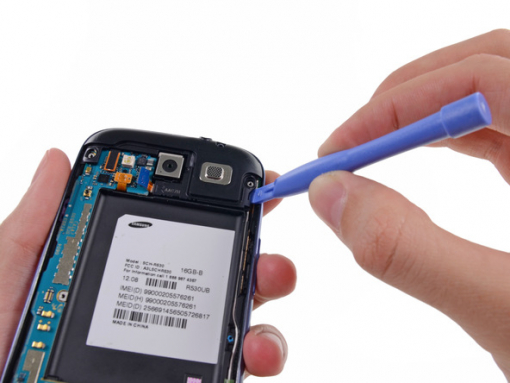

Inserte la herramienta de apertura Best 128 por la parte de fuera de la zona del altavoz y de la toma de auriculares / carcasa de altavoz.

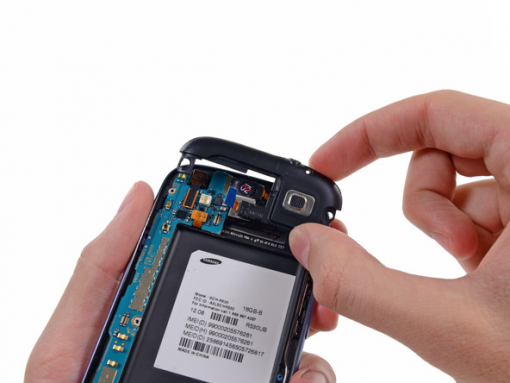

Levante suavemente el conector de auriculares / carcasa de altavoz de la carcasa frontal.

Levante el conector de auriculares / carcasa de altavoz del Galaxy S III.

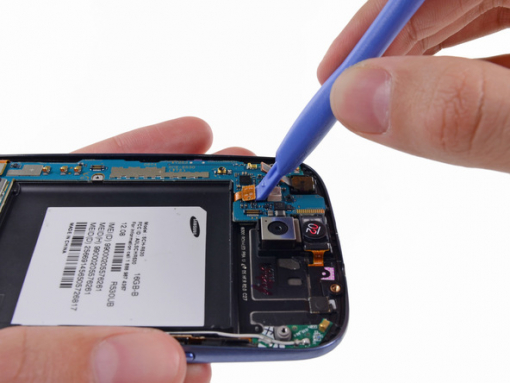

Utilice la herramienta de apertura de plástico para levantar el conector de la cámara frontal de su cavidad en la placa base.

No trate de retirar la cámara frontal por el momento. Su cable todavía está conectado debajo del conjunto de la placa base al sensor de luz ambiental.

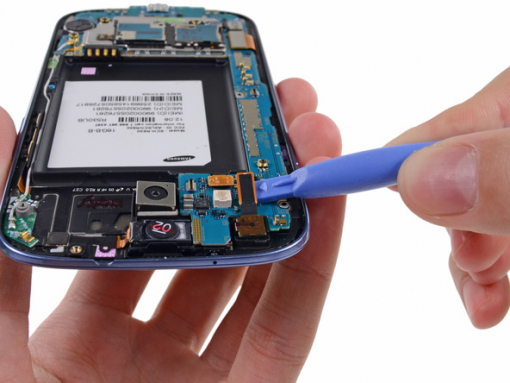

Desconecte el cable digitalizador levantando suavemente el conector de su emplazamiento en la placa base.

Desconecte el cable de datos de la pantalla de la placa base.

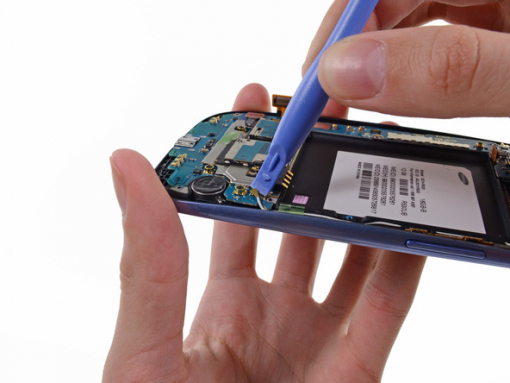

Haga palanca en el conector del cable de la antena Wi-Fi, levantándolo de su emplazamiento en la placa base.

Mueva suavemente el cable fuera de la placa base.

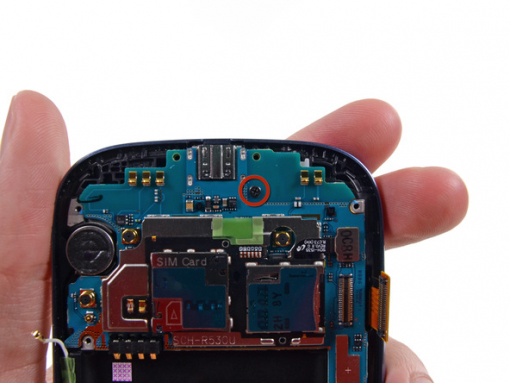

Retire el único tornillo Phillips # 0 de 3,0 mm que fija la placa base al conjunto del panel frontal.

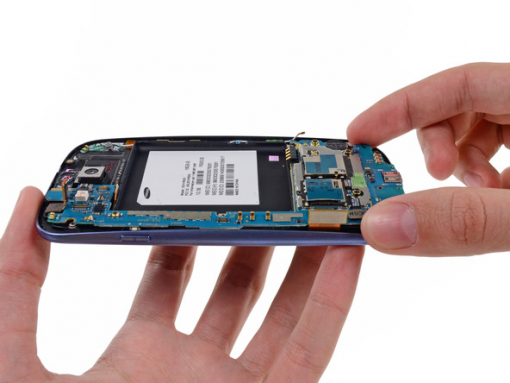

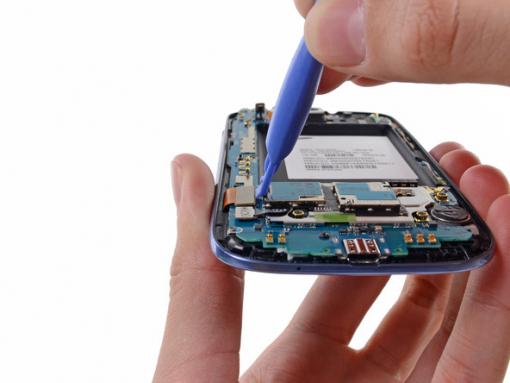

Levante con cuidado la parte inferior del conjunto de la placa base del panel frontal.

Retire el conjunto de la placa base del panel frontal, teniendo en cuanta que algunos cables pueden estar enganchados.

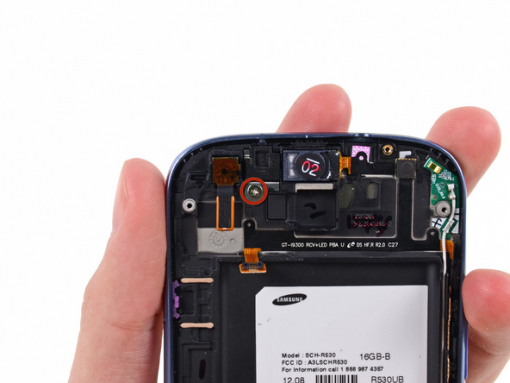

Quite el único tornillo Phillips # 0 de 2,0 mm que fija el soporte de la cámara frontal al panel frontal.

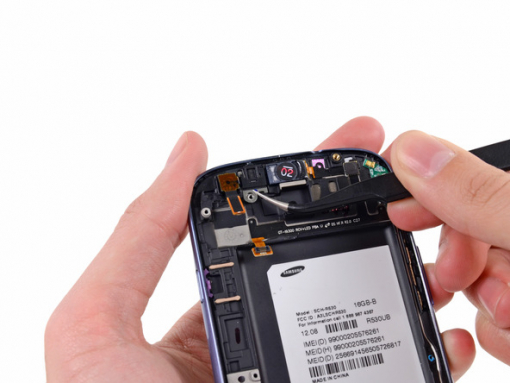

Use un par de pinzas para levantar la cámara frontal / sensor de luz ambiental / conjunto de micrófono trasero fuera de su conector en el conjunto del panel frontal.
