Sustitución de la batería del iPhone 5
Paso 1 - Panel Frontal
Antes de desmontar el iPhone, asegúrese de que esté apagado.
Retire los dos tornillos Pentalobe de 3,6 mm que se encuentran cerca del conector Lightning.
Paso 2
Presione la ventosa sobre la pantalla, por encima del botón de inicio.
Asegúrese de que la ventosa quede totalmente pegada a la pantalla para obtener un sellado hermético.
Paso 3
Asegúrese de que la ventosa está firmemente pegada al conjunto del panel frontal.
Mientras sostiene el iPhone con una mano, tire de la ventosa hacia arriba para separar ligeramente el conjunto del panel frontal de la carcasa trasera.
Tómese su tiempo y utilice una fuerza constante. El conjunto de la pantalla tiene un ajuste más preciso que la mayoría de los dispositivos.
Con la herramienta de apertura de plástico, empiece a levantar suavemente la carcasa posterior, para separarla del conjunto de la pantalla, tirando hacia arriba con la ventosa.
Hay varios clips que fijan el conjunto del panel frontal a la carcasa trasera, por lo que puede que tenga que utilizar la combinación de ventosa y herramienta de apertura de plástico para separar el conjunto del panel frontal.
Paso 4
Continúe levantando el panel frontal deslizándolo por sus lados, y separando los clips en la parte izquierda y derecha.
Paso 5
Una vez que los clips hayan sido retirados de la parte inferior y de los laterales del conjunto del panel frontal, separe la parte inferior del conjunto de la carcasa posterior.
No trate de retirar completamente el conjunto del panel frontal de la carcasa trasera, ya que hay varios cables planos que puedan permanecer atados en la parte superior del iPhone.
Levante y gire el conjunto del panel frontal unos 90 grados respecto a la carcasa posterior.
Paso 6
Retire los siguientes tornillos que fijan el soporte del cable de la carcasa del panel frontal a la placa lógica:
Dos tornillos Phillips de 1,2 mm
Un tornillo Phillips de 1,6 mm
Paso 8
Utilice nuestra herramienta de apertura de plástico para desconectar los tres cables del panel frontal:
Cable de la cámara frontal y del sensor
Cable digitalizador
Cable LCD
Al volver a hacer el montaje del teléfono, el cable LCD puede ser que permanezca fuera del conector. Esto puede ser la causa de que aparezcan líneas blancas, o puede que no aparezca absolutamente nada al encender el teléfono de nuevo. Si esto sucede, simplemente vuelva a conectar el cable y apague y encienda la unidad. La mejor manera de apagar y encender el teléfono es desconectar y volver a conectar la batería.
Paso 10 - Batería
Volver arriba

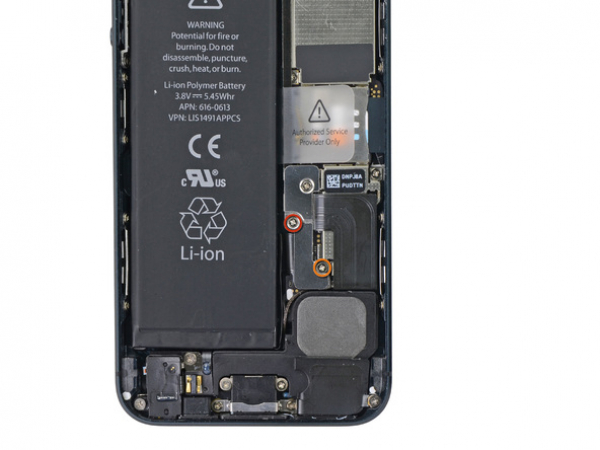

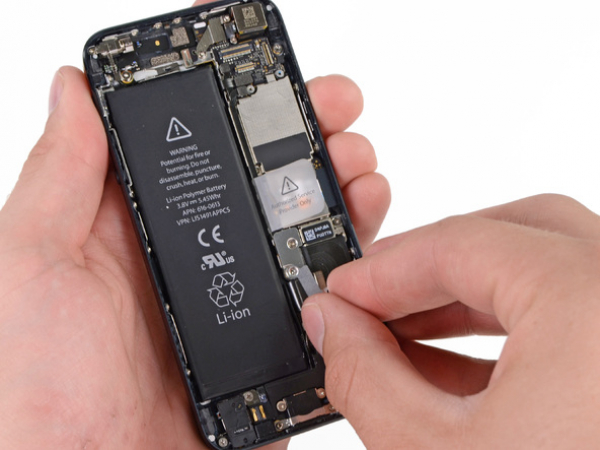

Retire los dos tornillos que sujetan el conector metálico de la batería a la placa lógica:
Un tornillo Phillips de 1,8 mm
Un tornillo Phillips de 1,6 mm
Paso 12

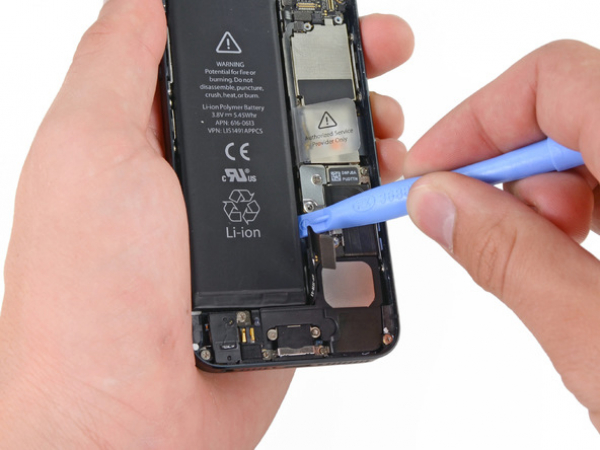

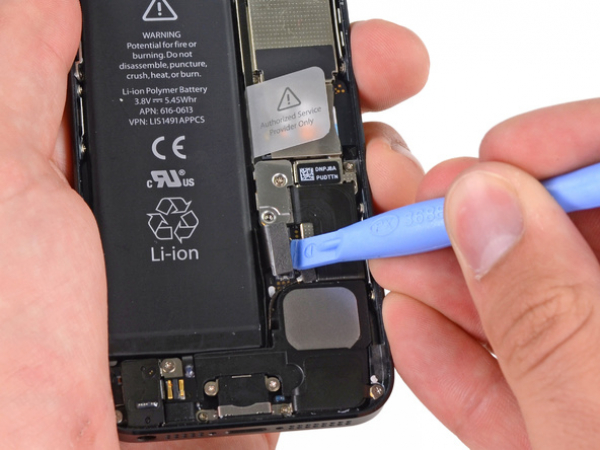

Utilice la herramienta de apertura de plástico para levantar suavemente el conector de la batería de su base de la placa lógica.
Tenga mucho cuidado de levantar solo el conector de la batería y no su base en la placa lógica. Si extrae la base de la placa lógica, es posible que se rompa el conector completamente.
Paso 13
Inserte la punta de una herramienta de apertura de plástico entre la batería y la carcasa trasera cerca de la parte inferior del iPhone.

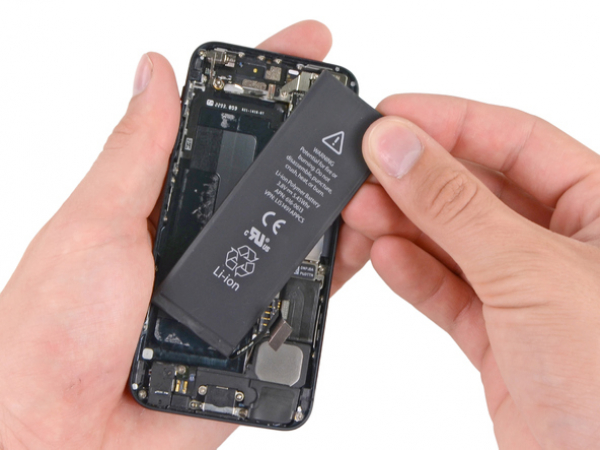

Deslice la herramienta de apertura de plástico a lo largo del borde derecho de la batería y levántela en varios puntos para separarla completamente del adhesivo que la fija a la carcasa trasera.
No levante demasiado, ya que esto podría deformar o perforar permanentemente la batería.
