Sustitución de la antena del iPhone 4S

Antes de desmontar el iPhone, asegúrese de que esté apagado.

Retire los dos tornillos Pentalobe de 3,6 mm junto al conector dock.

Durante el montaje, se recomienda reemplazar los tornillos de 5 puntas por los tornillos Phillips equivalentes. Nuestro Kit de Liberación proporciona las herramientas y los tornillos necesarios para reemplazar los tornillos Pentalobe por tornillos Phillips.

El destornillador de 5 puntas debe utilizarse sólo una vez, ya que tiene el potencial de desgastar los tornillos.

Empuje el panel trasero hacia el borde superior del iPhone.

El panel se moverá unos 2 mm.

Tire del panel trasero de la parte posterior del iPhone, con cuidado, para que no se dañen los clips de plástico conectados al panel trasero.

Retire el panel trasero del iPhone.

Quite los tornillos que sujetan el conector de la batería a la placa lógica:

Un tornillo Phillips de 1,7 mm

Un tornillo Phillips de 1,5 mm

Utilice una herramienta de apertura de plástico para tirar de la pieza de contacto a presión, por debajo del conector de la batería.

Al reinstalar el contacto a presión, asegúrese de limpiarlo con un desengrasante, como Windex o alcohol isopropílico. La grasa de los dedos tiene el potencial de crear interferencias inalámbricas.

Utilice el borde de la herramienta de apertura de plástico para levantar cuidadosamente el conector de la batería de su cavidad en la placa lógica.

Tenga mucho cuidado y sólo levante el conector de la batería y no el conector de la placa lógica. Si usted levanta el conector de la placa lógica, puede romper el conector por completo.

Inserte el borde de la herramienta de apertura de plástico entre la batería y la carcasa exterior cerca de la esquina inferior izquierda del iPhone.

Haga que la herramienta de apertura deslice a lo largo del borde derecho y levante la batería en varios puntos para separarla completamente del adhesivo para fijación de la carcasa exterior.

Utilice la pestaña de plástico transparente expuesta para liberar la batería del adhesivo para fijación del iPhone.

Retire la batería.

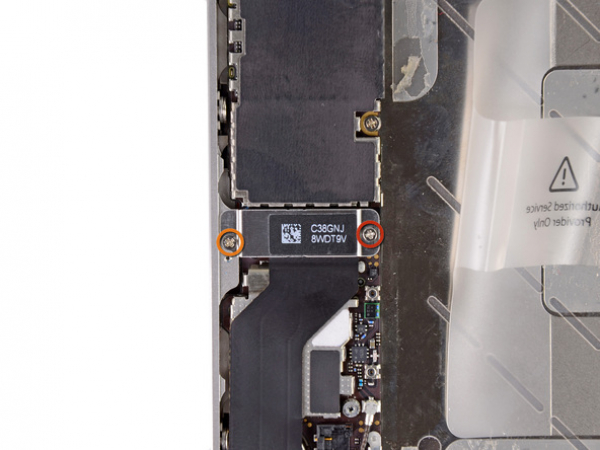

Retire los tornillos que sujetan la cubierta del cable conector dock a la placa lógica:

Un tornillo Phillips de 1,5 mm

Un tornillo Phillips de 1,2 mm

Retire la cubierta metálica del cable conector dock.

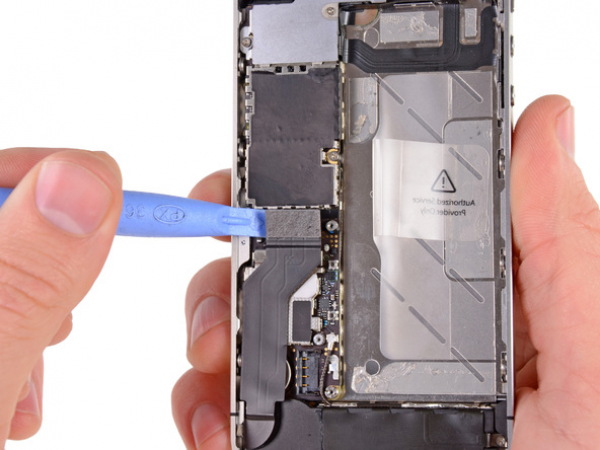

Utilice la punta de la herramienta de apertura de plástico para retirar el cable dock de su conector en la placa lógica.

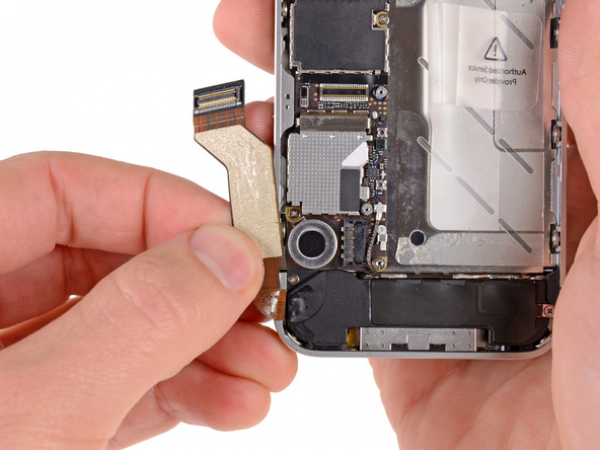

Separe con cuidado el cable del conector dock del adhesivo que lo fija a la placa lógica y a la parte lateral de la carcasa del altavoz.

Utilice la punta de la herramienta de apertura de plástico para retirar el cable de antena de su conexión en la placa lógica.

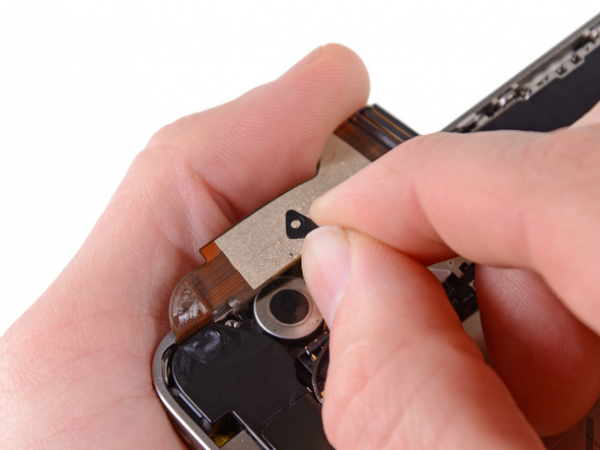

Separe el cable de antena de las patillas metálicas conectadas a la placa lógica.

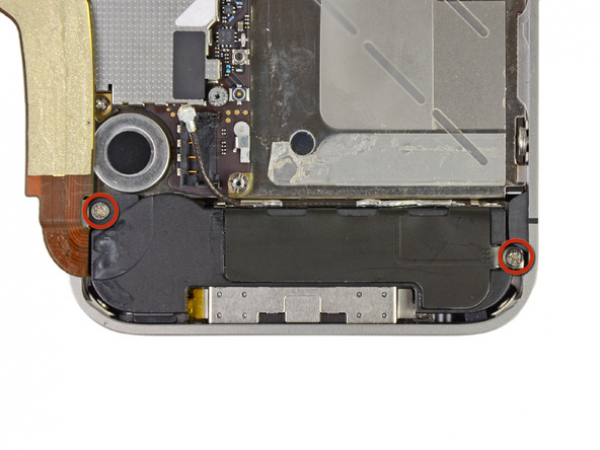

Retire los dos tornillos Phillips de 2,4 mm que fijan el altavoz a la carcasa externa.

Retire el pequeño espaciador negro que se encuentra debajo del tornillo Phillips cerca del vibrador.

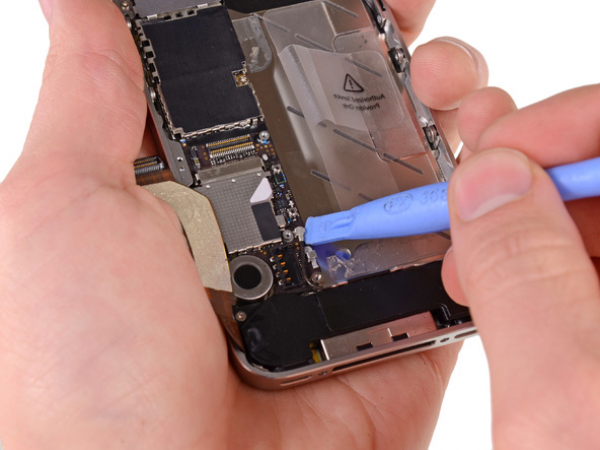

Utilice la herramienta de apertura de plástico de nuestro conjunto de herramientas para sacar el altavoz fuera de la carcasa, asegurándose de no dañar las patillas EMI conectadas a la antena Wi-Fi.

Retire el altavoz.

Antes de reinstalar los tornillos del altavoz, asegúrese de que las lengüetas de la toma Wi-Fi estén situadas debajo de la carcasa metálica del iPhone, como se ve en la tercera imagen.

Antes de volver a hacer el montaje, asegúrese de limpiar todos los puntos de contacto de metal a metal entre las lengüetas de conexión de la antena Wi-Fi y la carcasa del iPhone con un desengrasante como Windex o alcohol isopropílico. La grasa de los dedos tiene el potencial de crear interferencias inalámbricas.

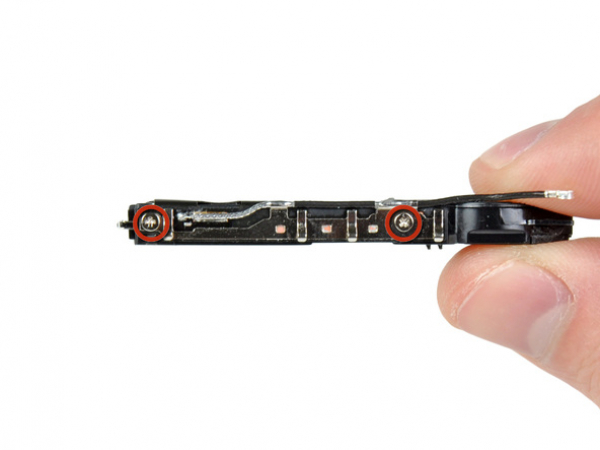

Retire los dos tornillos Phillips de 1,6 mm que unen la antena al altavoz.

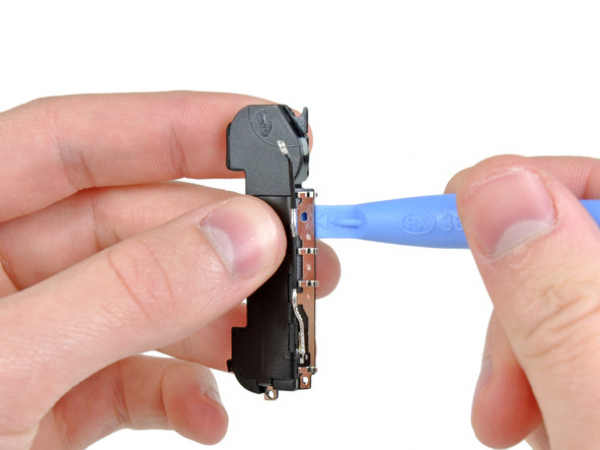

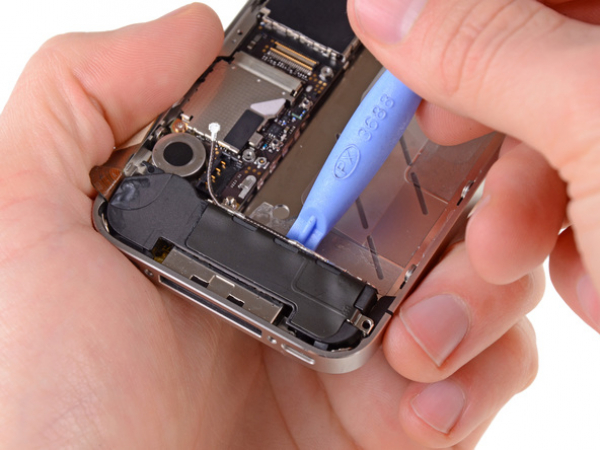

Empezando por el cable de la antena, utilice el borde de la herramienta de apertura de plástico para sacar la antena fuera de la carcasa del altavoz.

Continúe separando la antena del altavoz, con cuidado, para que no se dañe el soporte dorado unido a uno de sus bordes.

Retire la antena.

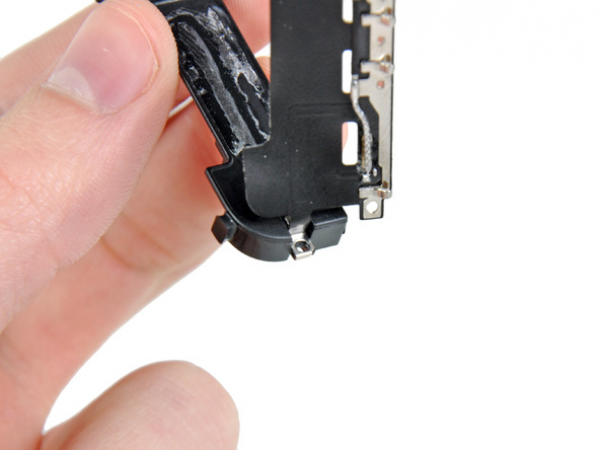

Durante la instalación de la nueva antena, asegúrese de insertar el soporte dorado en la ranura moldeada en la carcasa del altavoz antes de fijar la antena hacia abajo.
